根据广西壮族自治区住房和城乡建设厅文件桂建标[2017]20号文，由广西建筑工程质量检测中心申报的地方标准《城市桥梁预应力施工质量检测技术规范》已获批准。本规范由广西建筑工程质量检测中心主编，主要参编单位为四川升拓检测技术股份有限公司，计划于2018年10月份发布实施。本规范是目前全国各省建设系统中的第一本关于桥梁预应力施工质量检测技术的地方标准。

预应力桥梁在城市桥梁工程中应用极其广泛，几乎占有95%以上的市场份额。预应力管道注浆密实度和有效预应力是桥梁承载能力和耐久性的重要保证，也是本项目研究的重点内容。

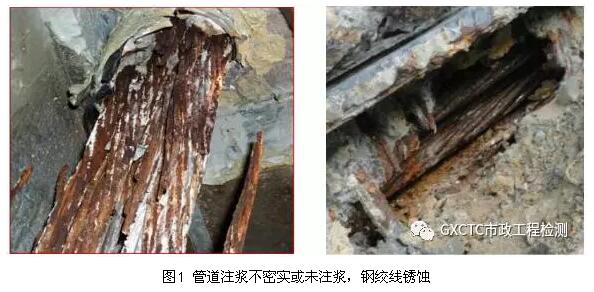

预应力管道注浆能够确保预应力筋与混凝土粘结而保证共同工作，防止预应力筋锈蚀。预应力管道注浆不饱满，容易造成钢绞线腐蚀、断裂等现象，引起预应力损失，降低桥梁承载能力和结构可靠性，甚至引起结构失效或垮塌。如欧洲的Ynys-Gwas大桥由于预应力失效造成桥梁突然倒塌，使用寿命仅32年；2004年东南大学在沪宁高速公路桥梁拆除工程中，对梁板管道注浆密实度进行了实体验证，在8000多个调查点中，完全密实的比例仅占39%，而全空（未注浆）的比例高达13%（见图1）。交通部已将预应力筋管道注浆不密实问题列为导致桥梁倒塌的十大原因之一。

有效预应力直接关系到桥梁的结构可靠性和使用寿命，也是桥梁工程界非常关注的一个问题。多数预应力桥梁在运营多年以后，普遍出现梁体下挠、开裂等多种病害，其主要原因是预应力损失较大引起的。预应力损失存在多个方面的原因，其主要原因有两个方面：

一、施工过程中，由于预应力筋松弛、锚具变形、夹片回缩等原因，造成在预应力筋张拉时锚下的有效预应力就存在不足，未达到设计要求；

二、预应力筋管道注浆不密实，导致钢绞线锈蚀、断裂，桥梁的有效预应力会严重损失。

《公路桥涵施工技术规范》（JTG/T F50-2011）明确了关键质量控制指标：预应力筋锚下有效预应力与设计张拉控制应力的控制偏差值及同一断面预应力的不均匀度值。《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）第8.4.3条强制性条文规定，“预应力筋的张拉控制应力必须符合设计规定”。

2012年浙江省出台了地方文件浙交[2012]125号《关于进一步加强桥梁预应力施工质量管理的通知》，明确了桥梁预应力筋施工质量检测的频率、控制要求；2014年广东省发布了《广东省交通工程质监站关于进一步加强桥梁预应力张拉施工质量管理的通知》（粤交监督[2014]126号）文中明确了锚下有效预应力检测的频率、控制要求及不合格力筋的处理方法。

本规范针对桥梁预应力管道注浆密实度和有效预应力的检测方法、检测技术、评价标准及仪器设备进行规定，以弥补广西区内桥梁预应力检测无技术标准的空白，使得桥梁预应力在施工源头上就能够得到有效检验，提高我区桥梁预力的施工质量，延长桥梁的使用寿命，具有重要的经济效益和社会效益。

本规范的主要技术内容：

● 第一章：总则

● 第二章：术语与符号

● 第三章：基本规定

● 第四章：材料与器具检测：4.1一般规定；4.2预应力筋；4.3锚具、夹具和连接器；4.4注浆材料

● 第五章：锚下有效预应力检测与评定：5.1一般规定；5.2 等效质量法；5.3 反拉法；5.4 锚下有效预应力评定

● 第六章：管道注浆密实度检测与评定：6.1一般规定；6.2冲击回波法；6.3 超声波法；6.4 管道注浆密实度评定

● 第七章：管道摩阻试验：7.1一般规定；7.2现场试验；7.3 数据分析与评定

●第八章：处理建议：8.1  注浆密实度；8.2  锚下预应力

● 附录A  冲击回波法混凝土波速标定

● 附录B  预应力管道注浆密实度检测现场记录表

● 附录C  锚下预应力检测现场记录表

● 附录D  管道摩阻试验现场记录表

●本规程用词说明

● 引用标准名录

● 条文说明
